起重机实训设备
起重机实训设备简介 是指在一定范围内垂直提升和水平搬运重物的多动作起重机械。又称吊车。属于物料搬运机械。本公司设计的HL-QZJ型液压吊车控制教学实验台是将汽车起重机的结构
全国热线

起重机实训设备简介

     是指在一定范围内垂直提升和水平搬运重物的多动作起重机械。又称吊车。属于物料搬运机械。本公司设计的HL-QZJ型液压吊车控制教学实验台是将汽车起重机的结构原理能够搬到课堂上学习的一种现代化教学产品。




  起重机实训设备性能与特点

   1、吊车机身采用冷轧板制作,表面处理耐腐蚀,抗磨性能好,演示效果逼真。实验台采用冷轧钢板(并经过喷塑、防腐处理)制作,台式结构,控制推操作于一体。
   2、电气操作控制为下置式,液压站放置于液压台主柜内。整体结构紧凑,协调合理,布局美观大方,实用性强,可供4-6人实验。
   3、起重机械按实物比例缩小的全金属结构,实验时启动液压系统根据实验要求模拟操作机械进行工作,起重机的伸降臂为三级结构。
   4、起重机械是按实物的结构与缩小比例制作而成,能够真实地体现其机械的实际工况,使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
   5、实验控制采用手动控制和自动控制两种方式。
   6、实验部件采用耐压胶管,压力可达到21Mpa。
   7、带三相漏电保护、输出电压380V/220V,对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源,并带有过压保护,防止误操作损坏设备。

起重机实训设备作用与功能

   一、液压传动各部件结构及工作原理观摩、拆装实验
          1)机械部件的测绘与分析 2)液压控制系统原理的学习与分析

    二、起重机械演示控制实验
          回转-升缩-变幅-起升

    三、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验

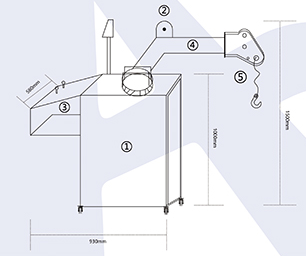

起重机实训设备产品结构组成

品名

数量

①柜体

1

②电机

1

③操作台

1

④吊臂

1

⑤吊钩

1

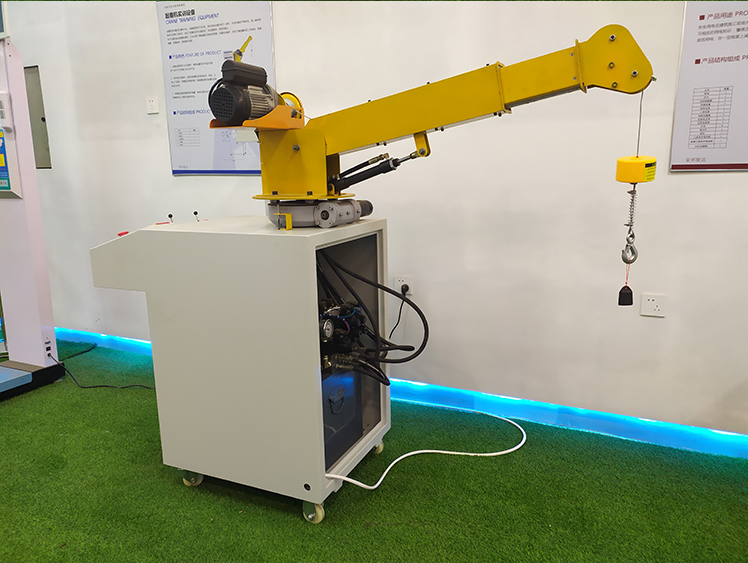

起重机实训设备使用场景示意图
