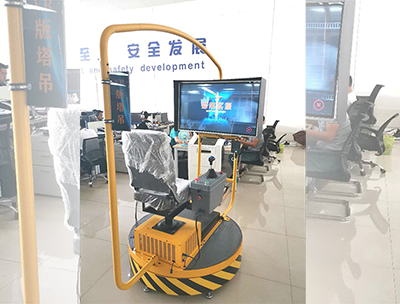

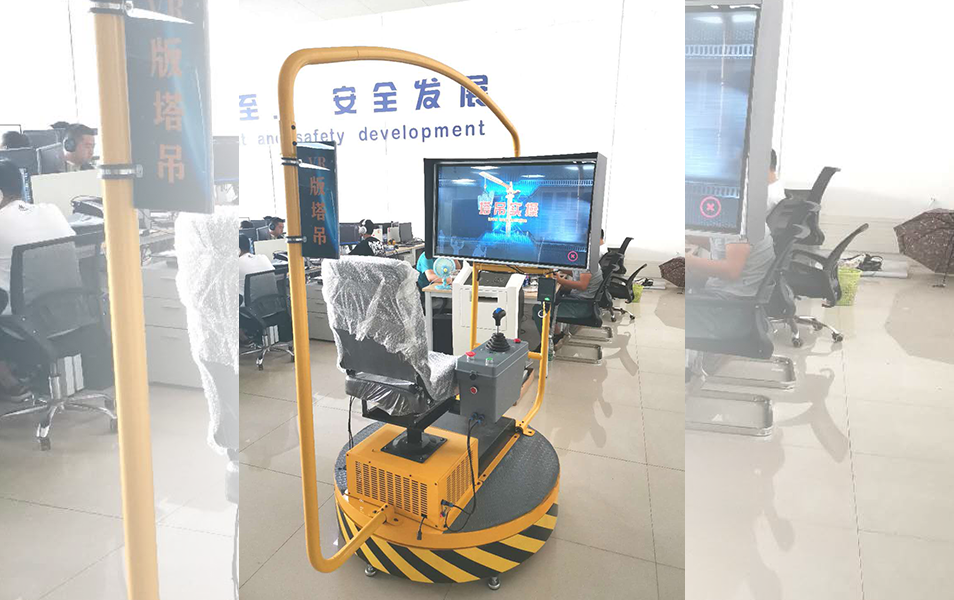

VR版塔吊模拟实操考核设备
1 设备简介 本产品是一款塔吊模拟实操考核设备,根据真实塔吊作业操作规范设计,结合VR软件技术模拟各种天气,不同自然环境实现多场景下塔吊作业的培训考核功能需求,同时内置
全国热线

13212771198

1



设备简介

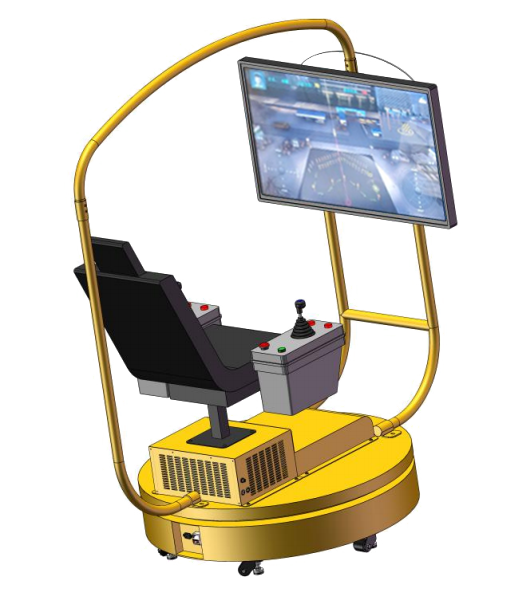

VR版塔吊模拟实操考核设备

本产品是一款塔吊模拟实操考核设备,根据真实塔吊作业操作规范设计,结合VR软件技术模拟各种天气,不同自然环境实现多场景下塔吊作业的培训考核功能需求,同时内置软件配有塔吊相关安全知识考核,旗语操作,独有的实操考核系统。



2



设备结构组成

VR版塔吊模拟实操考核设备

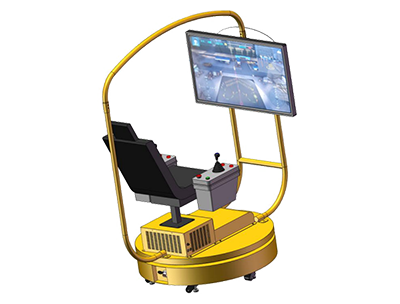

VR版塔吊模拟实操考核设备从结构上可以分解为1.供电系统,2.360°旋转底座系统,3.模拟塔吊系统硬件平台,4.机械控制系统平台,5.联动平台,6.可调座椅,7.个人实名信息输入识别系统,8.高清触摸屏等八个组成部分。组成部分考究的工艺和高品质材质共同铸就了这款优秀的VR版塔吊模拟实操考核设备。

01

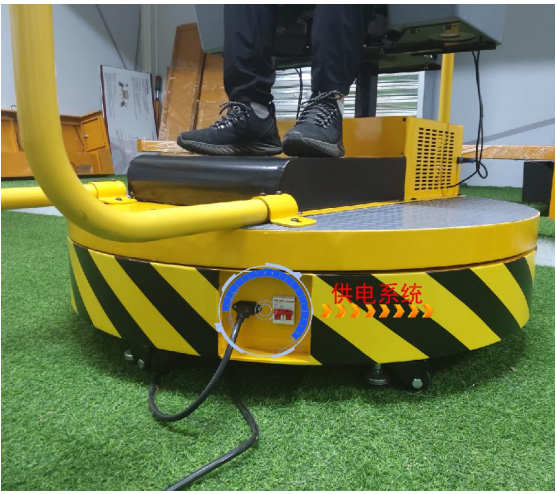

供电系统



VR 版塔吊采用的是 220V 交流电压。

为达到安全可靠的供电系统,本设备采用的是世界知名的电源开关品牌MEAN WELL,能为设备的运转提供持续而稳定的能源。

VR版塔吊模拟实操考核设备

△塔吊供电系统

02

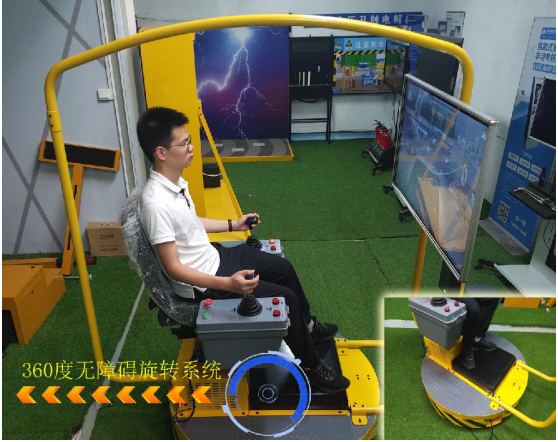

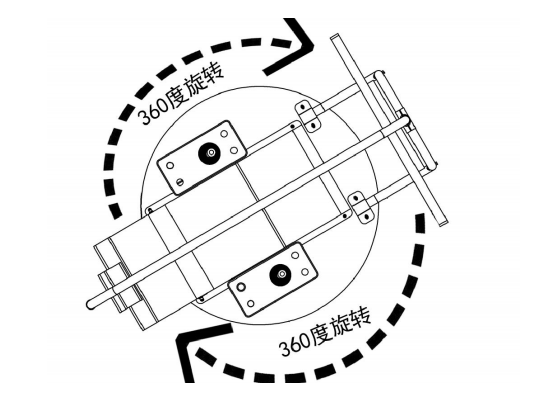

360°旋转底座


VR版塔吊模拟实操考核设备

灵活的控制特性:VR 版塔吊电机旋转采用的是伺服系统,在控制与运行都能达到高度同步的顺畅驾驶感受。在整个操作过程中能够模拟出各种状态下的电机运行模式。可控性非常的强大。

强大的稳定性能:同时它的稳定性也是非常高,不会受到外界的干扰电压造成运行混乱。

VR版塔吊模拟实操考核设备

△塔吊旋转系统

03

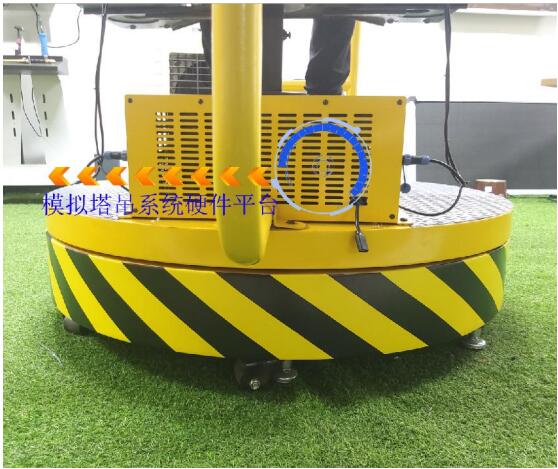

模拟塔吊系统硬件平台



硬件平台:为了给体验者和学习者更真实的操作体验,本设备的模拟软件的实操运行环节进行了多元化设计,高度清晰的画面采用3D动画制作技术。为了实现这一切,我们对系统硬件平台的质量也有了较高的要求。 本设备系统硬件采用的是高运算 I5 内核与独显的计算机主机系统。

VR版塔吊模拟实操考核设备

△塔吊系统硬件平台

04

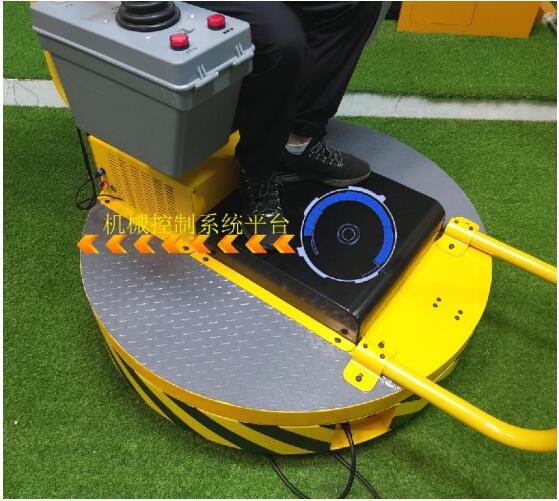

机械控制系统平台



机械控制系统平台:为让设备各个部件能够协调通信与工作,本设备所使用的微处理器芯片和元器件的特性全部通过了国际电子认证机构CE。有着比一般电子设备更高的抗干扰、抗高低温、抗腐蚀特性。为设备各个部件协调稳定的工作提供了稳定可靠的基础。

VR版塔吊模拟实操考核设备

△塔吊机械控制系统平台

05

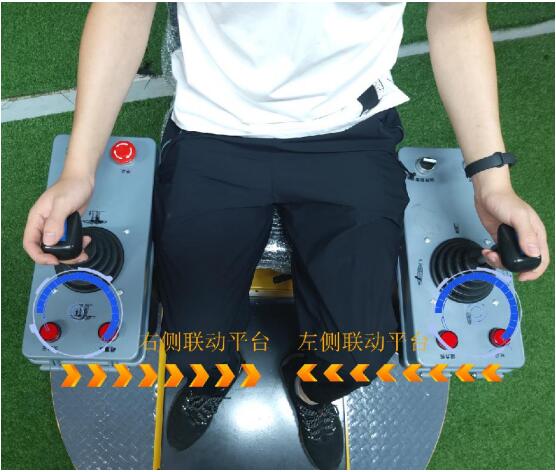

联动平台



机械操作:真实还原塔吊机械操作所带来的感受,本设备使用了 与真实塔吊一模一样的联动平台。每一个操作步骤都对应真实塔吊的操作。体验者能取得更真实的培训考核体验。

坚固的内核:本联动平台内部主线路采用的是全铜线路,保证了设备耐用性与稳定性。左右联动台内部分别包含一个意法半导体公司的控制芯片,让你在联动平台上的每一步操作都能得到稳定,准确快速的使用体验。

VR版塔吊模拟实操考核设备

△塔吊联动控制平台

06

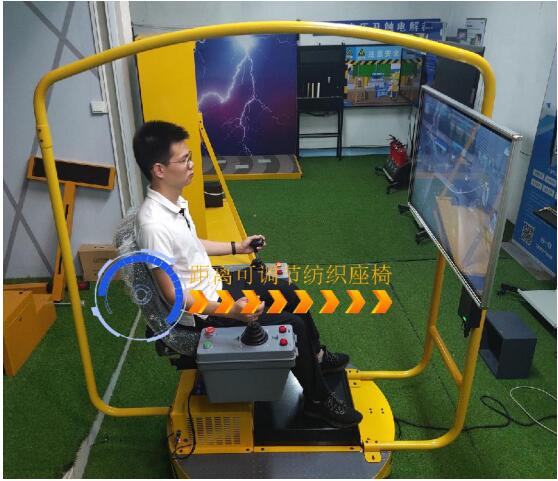

可调座椅



设备座椅也是其特色之一,结合人体工程学设计,体验者可拥有最佳操作体验。

距离可调:能够根据自己操作习惯调节与显示器的距离。

纺织座椅:弹性大、透气。乘坐感非常舒适。

VR版塔吊模拟实操考核设备

△距离可调节纺织座椅

07

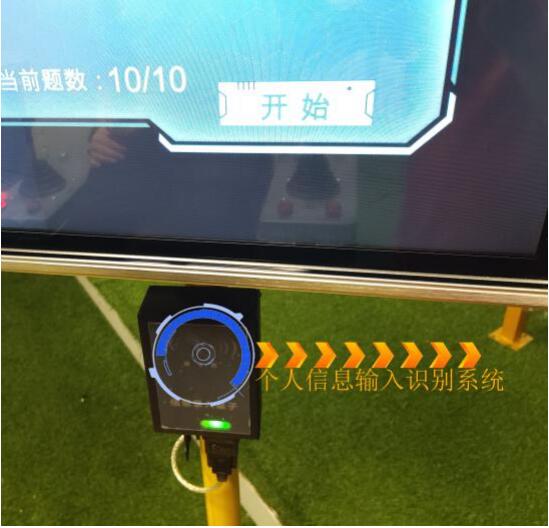

个人实名信息输入识别系统



身份证刷卡进入:本系统有排行榜模式,体验者刷身份证能够记录人员实名信息以及对应的操作本设备所取得的成绩,并对这些成绩进行打榜排序。

VR版塔吊模拟实操考核设备

△身份信息录入识别系统

08

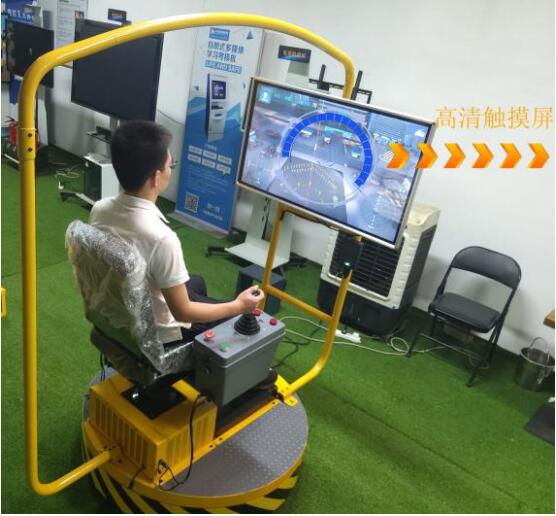

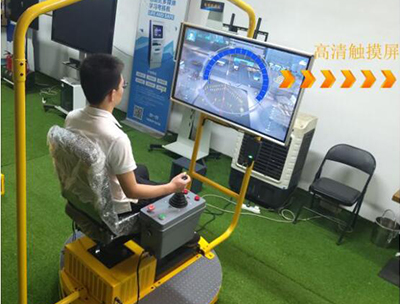

高清触摸屏



人机交互一体化:本设备采用高清触摸屏,体验者通过界面点击操作可以得到极具人性化的互动操作体验,界面直观明了,操作过程完美实现人机交互一体化。

VR版塔吊模拟实操考核设备

△高清触摸屏



3



培训考核功能体系

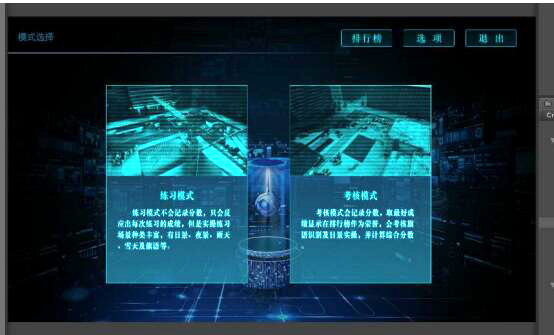

这款VR版塔吊模拟实操考核设备的培训考核功能体系与安邦致远科技其它设备略有不同。进入操作界面后,体验者首先要在练习模式与考核模式中选择其一,我们在其它系列安邦致远安全教育产品上常见的理论综合和实操考核环节在这款设备上都归类到考核模式之中。之所以特意增设了一个练习模式的原因在于这款设备可操作性极强,有了练习模式可以方便体验者快速进入操作体验环节。

VR版塔吊模拟实操考核设备



练习模式




这种模式下不需要刷身份证,分数也不会进入排行榜,同时也没有旗语互动环节。



考核模式




这种模式下需要刷身份证进入,进入到考核模式 界面后,先要经过旗语环节的考核,旗语环节之后就是实操环节。

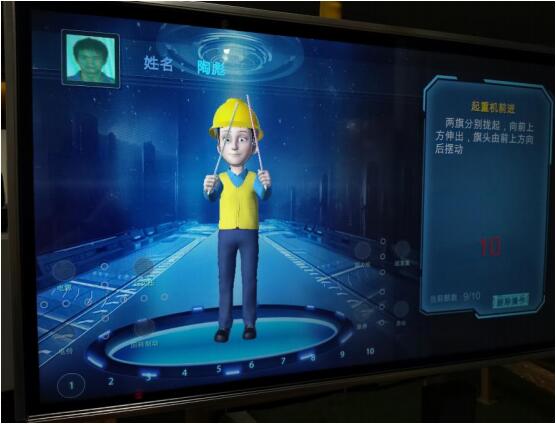

1.旗语考核环节

VR版塔吊模拟实操考核设备

本环节里面有 10 道题目(每次进入这个环节的时候,都会从我们的题库里面筛选出 10 道题目)。

体验者根据画面的 3D 动画人物给出的旗语手势,做出对应的操作步骤(通过对联动控制台的操作来回应 3D 动画人物给出的指示)。

2.实操考核环节

VR版塔吊模拟实操考核设备

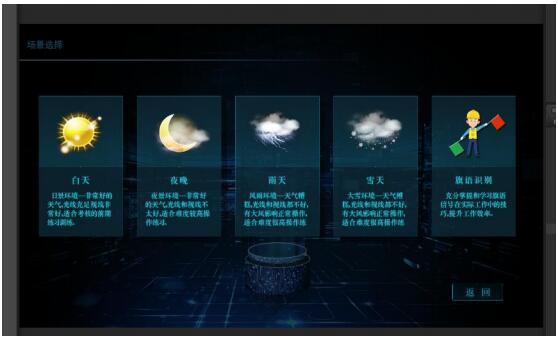

经过旗语考核环节后,接下来就是实操考核环节。系统会随机选取上面中的 4 个天气中的一个进入实操环节。

VR版塔吊模拟实操考核设备

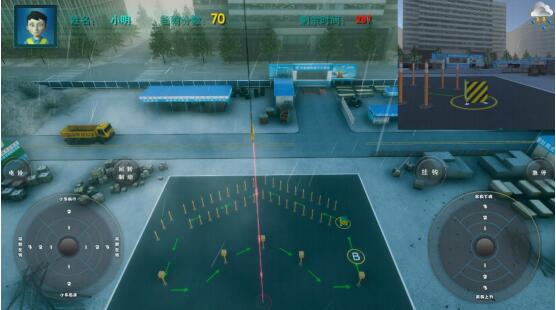

△雪天天气实操考核场景

比如雪天天气场景,接下来体验者就可以进行雪天塔吊实操考核了,步骤流程如下:



雪天塔吊实操考核流程




VR版塔吊模拟实操考核设备

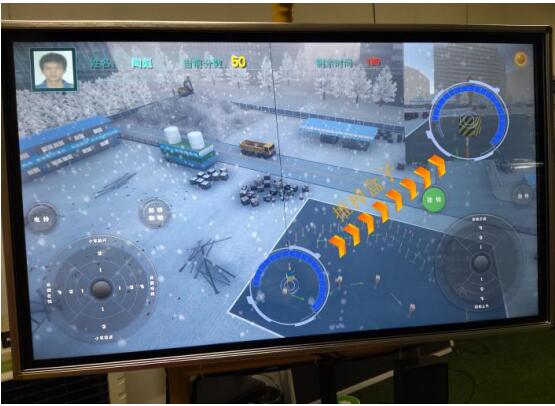

第一步:体验者通过操作坐椅左边的联动平台(前后左右四个方向交替操作)将把吊钩移动到 A 点位置,然后通过坐椅右边的联动平台操作降低吊钩的高度, 靠近水桶上方,然后点击屏幕上的“挂钩”实现起吊货物模型(水桶)。

VR版塔吊模拟实操考核设备

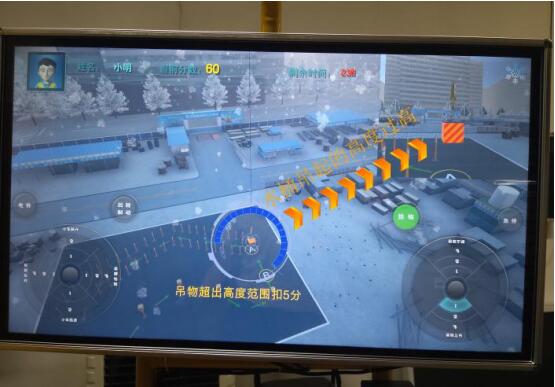

第二步:吊起水桶后按照屏幕上的绿色箭头运送水桶,(注:需要根据环境里面的绿色箭头的方向行进,如果没有按绿色的按键箭头行走,那么结果会是失败的。)吊起水桶的高度不能过高,否则会出现错误,并且产生扣分机制。

VR版塔吊模拟实操考核设备

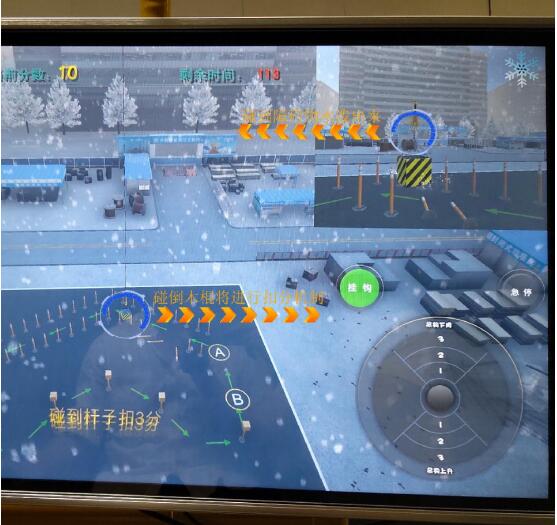

第三步:经过围栏里的小道的过程注意不能撞到围栏两边的木棍,否则也会产生扣分机制,同时会有水泼出来。

VR版塔吊模拟实操考核设备

第四步:通过围栏小道后开始第二关实操考核步骤,在这一关里,体验者需要通过操作联动平台控制吊钩的合适高度将支撑杆上面的盒子推下来,但是支撑杆是不能够被撞到的,如果撞到盒子下面的支撑杆将会产生扣分机制。

VR版塔吊模拟实操考核设备

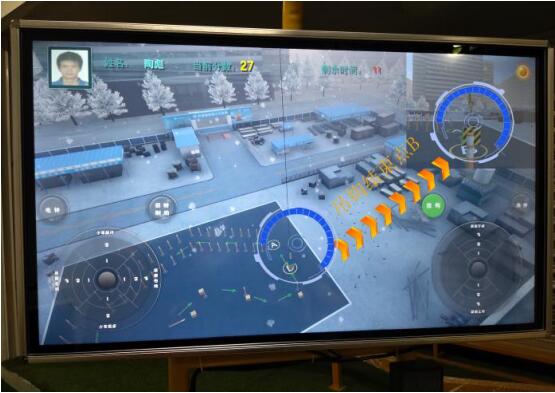

第五步:顺利通过第四步将所有支撑杆上的盒子推下后,体验者操控联动平台将吊钩上的水桶卸到 B 点,至此实操考核结束。

不同天气场景下考核步骤是一样的,但是跟真实操作环境一样,研发部门在不同的天气场景里也做了一些相应的设置,比如塔吊运行速度在不同天气场景是有所不同的,雪天就比晴天运行速度要缓慢一些,还有些不同之处需要体验者自行摸索,这里就不过多透露了。

另外值得一提的是,真实建筑施工过程中,塔吊操作安全守则规定在雨雪天气是不能够进行塔吊作业的,这里设置雪天天气场景是为了使考核过程增加难度,同时也是为了告诫体验者在雨雪等极端天气下进行塔吊作业具有极大的安全隐患。

4



安全操作机制

作为大型特种机械设备的塔吊自然少不了安全防护机制,这款VR版塔吊模拟实操考核设备同样设置了安全操作防护机制。

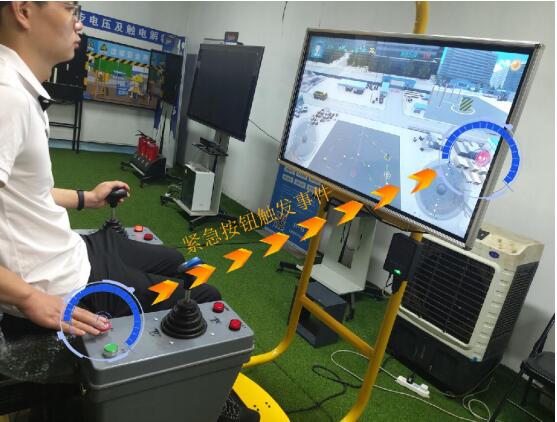

1.紧急按钮

“急停”按键:当你发现遇到了紧急情况的时候,可以按下“急停”按钮,停止所有的设备的控制输出。

VR版塔吊模拟实操考核设备

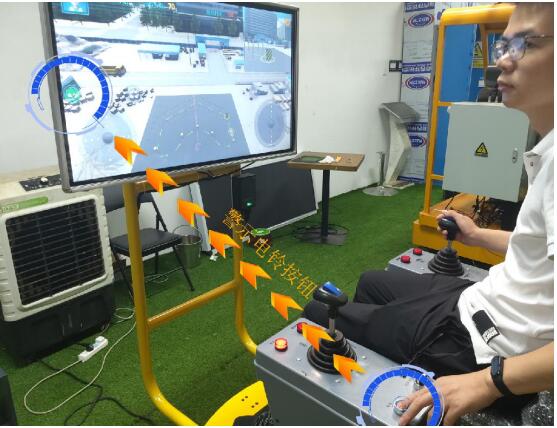

2.警示电铃按钮

电铃:遇到塔吊周围有人的时候,能打开电铃给出周围人群的警示。远离塔吊安全距离,保持安全操作。

VR版塔吊模拟实操考核设备

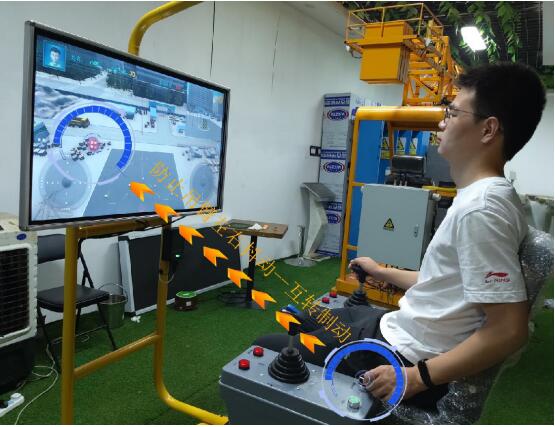

3、锁住吊臂回转制动

回转制动:当遇到大风天气的时候,需要把“回转制动”按钮按下,把吊臂锁住。

VR版塔吊模拟实操考核设备

关于这款VR版塔吊模拟实操考核设备的相关介绍就到这里了,如果您对这款设备还有疑问或者想了解更多详细设备资料可以给小安留言,小安将会给您发送相关设备资料,或者您还可以直接致电武汉安邦致远科技(我们的服务热线400-8804497),会有专业客服人员为您解答相关疑问并提供相关资料~
